Home-no-Jam 모드를 갖는 레이다의 특징과 이에 대한 전자기 보호 기법, seeker에 레이다가 장착된 미사일에 대해 간략히 설명한다.
HOJ(Home-on-Jam) 기능을 갖는 레이다가 재밍을 당하고 있다고 판단되면 이 레이다는 다른 공격 모드로 변경을 할 수 있다.
최신의 레이다 유도 지대공 미사일과 공대공 미사일은 다음의 그림과 같은 수신 시스템을 포함하고 있다.
이 미사일 seeker는 수신기를 가지고 있어서 재밍 신호를 탐지하고 추적할 수 있다.
또한, 미사일은 여러 개의 지향성 안테나 또는 스캐닝 안테나를 가지고 재머의 위치를 파악할 수 있다.
이 수신기는 잡음 뿐만 아니라 다른 재밍 변조 신호들을 수신할 수 있다.
HOJ Mode

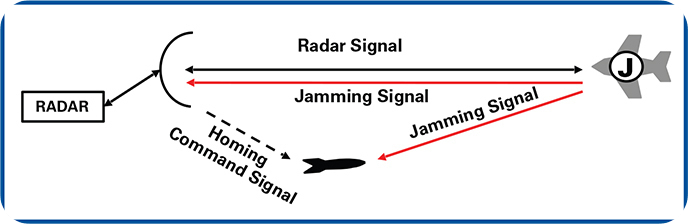

HOJ 모드에서 레이다는 표적으로부터의 반사신호를 추적하지 않고 다음의 그림과 같이 표적으로부터 방사되는 재밍 신호를 추적한다.
재머는 강한 신호를 송신하기 때문에 재밍 신호 쪽으로 유도는 매우 효율적이라 할 수 있다.
만약 적이 자체 보호 재머를 가지고 있다면 그것의 사용은 자살행위이며 그렇기 때문에 HOJ 모드를 갖는 레이다에 대해서는 사용되면 안 된다.
이러한 레이다에 대한 방어는 원격 재밍 종류를 사용하는 것이며 디코이나 지원 재머와 같은 것이 있고 또는 다른 방어적 방법을 선택해야 한다.
Stand-Off 재밍
SOJ(Stand-Off Jamming) 항공기는 레이다와 연계된 미사일의 치명 거리보다 더 먼 거리에서 운영된다.
일반적으로 SOJ 플랫폼은 고 가치 자산으로서 보호되어야 한다.
만약 위협 미사일이 내부 수신기를 가지고 재밍 신호를 수신할 수 있도록 설계되었다면 이 미사일은 장거리를 비행하며 레이다로부터 매우 먼 거리에까지 운영이 가능하다.
다음의 그림과 같이 보통 두 개 이상의 SOJ를 운영하여 많은 수의 항공기를 보호한다.
Track via Missile

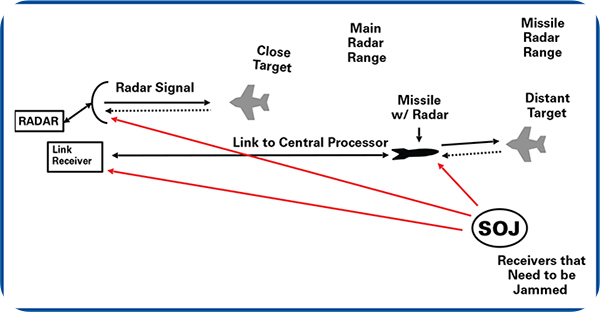

위협 미사일 중에는 다음의 그림과 같이 작은 레이다를 seeker로 사용하는 것들이 있다.
이는 특히 장거리 미사일에 효과적이다.
미사일이 레이다의 위치를 벗어나 표적에 더 가까이 접근하게 되면 미사일에 탑재된 레이다는 더욱 강한 표적 반사 신호를 받게 된다.
미사일에서 데이터 링크를 통해 레이다로 정보를 전달하고 레이다는 이제 이 두 신호를 이용하여 미사일의 비행 중 최적의 교전을 할 수 있도록 만들 수 있다.
출처 : Journal of Electromagnetic Dominance, June 2023
