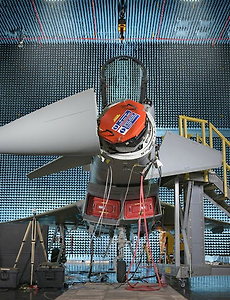

반응형 Electronic Warfare408 반응형 Pulse Repetition Interval Analysis -(5) 이번에는 PRI 분석의 방법 중 통계적인 기법과 히스토그램을 통한 기법에 대해 알아본다. PRI Analysis 이론 및 연습[ 통계적 기법 ]TOA 시퀀스는 히스토그램 계산과 표준편차 및 평균을 통해 분석이 가능하다. 분석가들이 결정해야 하는 핵심은 얼마나 많은 데이터를 계산에 사용할 것인지 결정하는 것이다. 평균과 표준편차와 같은 히스토그램과 통계는 데이터의 순서에 영향을 받지 않는다. 이는 통계가 PRI 변화를 분석하는 것과 같이 간격의 순서가 중요한 분석에는 적합하지 않다는 의미이다. 예를 들면, PRI drift를 분석하기 위해서 서로 분리된 시간에 존재하는 여러 세그먼트들에 대한 PRI 평균이 계산되어야 한다. 히스토그램은 PRI 시퀀스의 전반적인 통계를 보여주는데 유용하다. 히스토그램은 예.. 2025. 5. 25. 12:01 유럽 Common Radar 시스템 Mk2 프로그램의 진행 사항 - 2025.05.01 다음은 영국 공군 Tyhpoon 전투기를 위한 차세대 레이다 시스템 개발의 진행상황에 대한 간략한 기사입니다. 영국 국방부는 2025년 4월 30일자 기사를 통해 European Common Radar System Mk2 (ECRS Mk2) 프로그램의 진행사항에 대해 언급했으며 프로토타입에 대한 첫 비행시험이 성공적으로 완료되었고 양산 표준 레이다에 대한 개발도 계획대로 진행되고 있다고 밝혔다. ECRS Mk2 레이다는 영국 공군의 Typhoon 전투기를 위해 개발되고 있으며 강화된 전자전 기능과 복잡한 환경에서의 생존성을 증가시키는 것을 포함한 기능상의 큰 변화를 가져올 것이다.이 레이다 시스템은 영국 공군의 Typhoon 전투기가 공중과 지상 표적을 동시에 탐지 및 식별, 추적을 가능하게 만.. 2025. 5. 3. 10:02 Pulse Repetition Interval Analysis - (4) 이번에는 레이다 PRI를 분석하는 기법에 대해 알아본다. PRI 분석 기법PRI 분석은 PRI의 변화를 정량적으로 관측하는 것으로서 레이다의 기능적 사용과 RRI를 생성하는 기법적인 부분에서의 레이다의 동작 방식 예측을 할 수 있다. 역사적으로 평균 PRI를 정확하게 결정하는 방법으로서 자주 사용된 것은 합성하여 생성된 펄스 열의 PRI를 분석하고자 하는 미지의 신호와 일치시켜 보는 수동적인 방법이다. 합성된 신호는 오실로스코프를 트리거 시키고 분석될 신호는 오실로스코프의 수직 입력에 적용된다. 스윕 지속 시간은 PRI 보다 약간 작게 셋팅함으로써 스크린 상의 단일 펄스의 위치는 트리거의 발생 시간과 펄스의 TOA 간의 차이에 의해 결정된다. 만약 합성된 신호의 PRI가 관심있는 신호와 다르면 화면상의.. 2025. 5. 1. 13:51 Pulse Repetition Interval Analysis - (3) 3부에서는 수신되는 펄스 간의 time interval의 의미와 어떻게 ELINT 수신기에서 펄스의 TOA를 알아내는지에 대해 알아본다. Time Interval MeasurementsELINT 수신기에서 레이다 펄스의 TOA(Time of Arrival)를 측정하는 것은 레이다 수신기가 표적의 거리를 알아내는 것과 유사하다고 할 수 있다. 그러나 아래와 같은 차이점이 있다. 1. 레이다 수신기는 수신된 펄스에 대한 matching 작업을 하지만 ELINT 수신기는 보통 수신된 펄스에 이러한 matching을 하지 않는다. 2. 레이다와는 다르게 일반적으로 단일 펄스의 레이다 거리 지연의 불확실성은 펄스 지속시간 보다 훨씬 작을 필요가 없다. 또한 레이다의 표적 거리는 많은 펄스들의 integrat.. 2025. 4. 28. 22:59 Pulse Repetition Interval Analysis - (2) 1부에 이어서 PRI 변조의 종류에 대해 알아본다. 일반적이 PRI 카테고리 (2)[ Dwell과 Switch PRI ]Dwell과 switch PRI를 사용하는 레이다는 서로 다른 많은 PRI를 선택하여 사용한다. 여러 종류의 서로 다른 PRI 중에서 자동으로 빠르게 스위칭이 이뤄지며 레이다 기능을 수행한다. 이러한 레이다에서 우리의 관심은 constant PRI로 특정할 수 있는 것과 얼마나 많은 PRI가 사용되는지, 어떤 스위칭 패턴이 관측되는지, 그리고 고정된 PRI를 송신하는 구간은 얼마나 긴지(dwell time) 지등이 포함된다.이러한 레이다 기법은 거리 모호성을 해결하고 속도 모호성이나 표적 eclipsing (blind range), 또는 blind speed를 없애기 위해 사용된다. .. 2025. 4. 27. 14:26 Pulse Repetition Interval Analysis -(1) 본 내용은 책 "ELINT - The Interception and Analysis of Radar Signals" 에 있는 PRI 분석에 대한 내용이다. 펄스 반복의 간격, 즉 PRI를 ELINT에서는 어떻게 분류하며 분석 방법과 어떠한 의미를 갖는지 알아본다. 개 요펄스 반복 주기(PRI, Pulse Repetion Interval)는 ELINT 신호 분석에서 중요한 한 부분이다. 레이다의 성능은 이 PRI 타이밍에 의해 크게 영향을 받는다.많은 레이다 경보 수신기와 재머는 PRI의 특성을 이용하며 PRI 데이터는 일반적으로 랩에서의 오프라인 분석을 위해 저장된다. 레이다 펄스는 보통 반복된다. 그러나 펄스 간의 간격은 변화할 수 있다. 여기서 PRI란 용어는 첫 번째 레이다 펄스의 선행하는 엣지(.. 2025. 4. 13. 22:17 Probability of Intercept 여기서는 ELINT 시스템의 탐지확률(Probability of Intercept) 개념에 대해 알아본다. 본 내용은 책 ELINT, The Interception and Analysis of Radar Signals에 나와 있는 내용이다. 개 요POI(Probability of Intercept)는 EW 감시 및 정찰 시스템의 핵심적인 특징 중 하나이며 이는 스캐닝 안테나나 sweeping, stepping 수신기, 그리고 주파수 agile 에미터와 같은 두 개 또는 그 이상의 "window function"의 동시 시간 확률과 관련이 있다.공간적 도메인에서 위상배열 기술은 pseudo-random한 방식으로 공간을 스캔할 수 있으며 이러한 레이다 시스템은 보통 다중의 기능을 수행한다. 기계적인 스캐.. 2025. 4. 4. 10:25 미래 레이다 설계에 따른 ELINT 개발 다음은 ELINT 시스템 관련 전문 서적인 The Interception and Analysis of Radar Signals에서 최신의 레이다 개발 트렌드와 이에 대한 ELINT 수신기의 요구 기능에 대한 내용이다.이 책은 2000년대 초반에 나왔기 때문에 일부 내용이 현재의 기술과는 맞지 않는 부분이 있으나, ELINT 시스템에 대한 전반적이면서도 매우 상세하게 공부할 수 있는 책이다. 레이다 개발 트랜드스텔스와 LPI에 대항하기 위해서 광대역과 초광대역이 레이다 설계는 트렌드 중 하나이다. 스텔스에 대항하기 위해서 낮은 RCS 표적을 탐지할 수 있는 새로운 기술을 사용한 레이다 개발이 이뤄지고 있다는 소식은 아직 없다.대부분의 현대 레이다는 짧은 거리에서 스텔스 성능을 갖는 표적을 탐지하며 더 큰.. 2025. 4. 2. 23:28 Communication Electronic Attack - (2) 다음은 서적 "Introduction to Communication Warfare Systems"에서 얘기하는 전자 공격에 대한 2부로서 아날로그 통신과 디지털 통신 재밍의 특징 그리고 통신 재밍에 사용되는 기법들에 대해 알아본다. 아날로그 통신재머 전력의 양은 사용되는 변조의 형태에 따라 달라진다. 몇몇 변조 타입은 쉽게 재밍을 할 수 있다. 예를 들면 AM이나 FM의 아날로그 음성은 대부분의 디지털 통신보다 더욱 큰 재밍 전력을 요구한다. FM 잡음 신호와 함께 고출력의 캐리어 신호를 변조하는 것은 아날로그 통신 재밍을 위한 오래된 방법이다. 이는 FM 표적에 대한 가장 최적의 파형이다. 이러한 표적들은 VHF 대역에서 사용된다. FM 통신은 수신기에 두 개의 동일 주파수의 신호가 들어올 때에 더.. 2025. 3. 16. 21:36 Communication Electronic Attack - (1) 여기서 서적 "Introduction eo Communication Electronic Warfare"에서 소개하는 전자 공격(EA, Electronic Attack)에 대해 알아본다. 개 요 정보 거부(information denial)에는 기본적으로 두 가지의 유형이 있다. 하나는 자신의 정보를 부정하는 것이고 다른 하나는 적의 정보를 부정하는 것이다. 전자를 정보 보호(information protection)라 부르고 후자는 정보 공격(information attack)이라고 부른다. 정보 공격과 정보 보호를 하는 것에는 위장(camouflage), 은폐(concealment), 기만(deception), 그리고 전자전(EW)이 있다. 여기서는 적의 정보 통신을 부정하기 위해 통신 시스템을 공.. 2025. 3. 12. 22:24 Electronic Support (ES) - (2) 다음은 앞선 1부에 이어서 통신 시스템에서의 전자 지원에 대한 내용을 알아본다.1부에서는 통신 시스템에 대한 ES 시스템의 특징과 주요 기능에 대해 알아봤고 2부에서는 실전 배치에서의 고려사항과 airborn ES 시스템의 장점, 그리고 다른 센서와의 연동 특성에 대해 알아본다. ES 시스템의 실전 배치의 고려사항지상 기반의 ES 시스템은 넓은 범위가 요구되지 않을 때에 유용하다. 만약 지상 기반 시스템이 더 넓은 범위의 지역에 사용되어야 한다면 시스템은 가능한 높은 지형에 위치해야 한다. 이러한 위치에서도 연료나 공급 물자등의 지원이 가능해야 한다.그리고 역경사에서는 언덕의 정상을 넘을 수 있는 안테나 위치를 반드시 고려해야 한다. 그러나 이러한 경우에는 주변 가까이 있는 지형에 의한 심각한 영향이.. 2025. 3. 10. 22:09 Electronic Support (ES) - (1) 다음은 서적 "Introduction to Commuincation Electronic Warfare"에서 소개하고 있는 Electronic Support(전자 지원)에 대한 내용을 알아본다.여기서는 그동안 많이 공부했던 레이다 대역이 아닌 책의 제목에서도 알 수 있듯이 통신 신호 대역에서의 전자 지원에 대해 공부한다. 개 요ES(Electronic Support)는 기존에 ESM(Electronic Support Measures)이라고 불리는 개념의 새로운 이름이다. ES는 의도적이거나 비의도적인 방출 신호에 대한 탐색과 탐지, 식별, 그리고 위치 확인을 위한 행동들로 구성된다.도청된 통신 신호로부터 얻은 정보는 다음의 두 가지 목적에 활용된다. 정보의 사용에 따라 목적이 결정되며 이는 정보 추.. 2025. 3. 9. 20:11 이전 1 2 3 4 ··· 34 다음
